Fabricante de CartuchosCarcasa de Acero Inoxidable para Filtros de Alto Flujo
Carcasa de Acero Inoxidable para Filtros de Alto Flujo

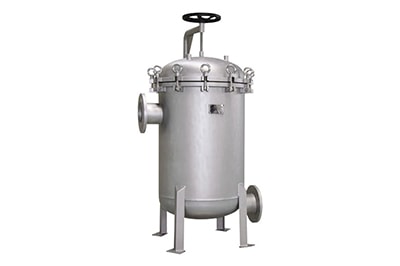

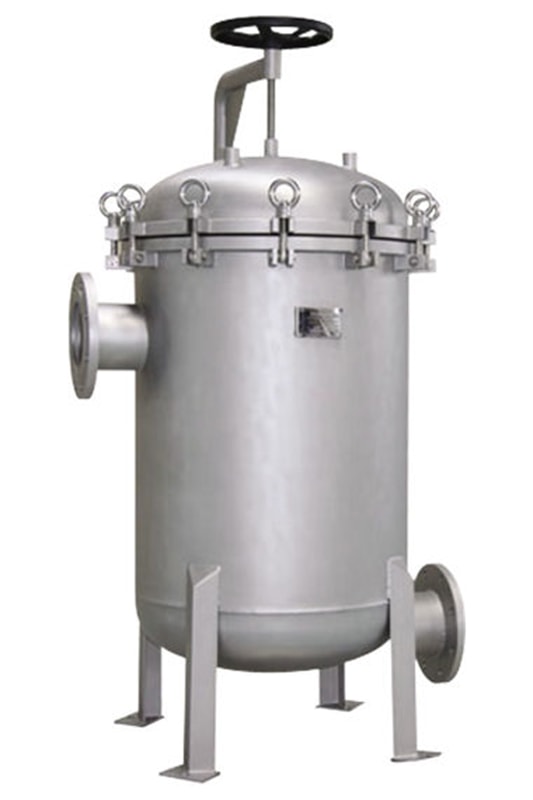

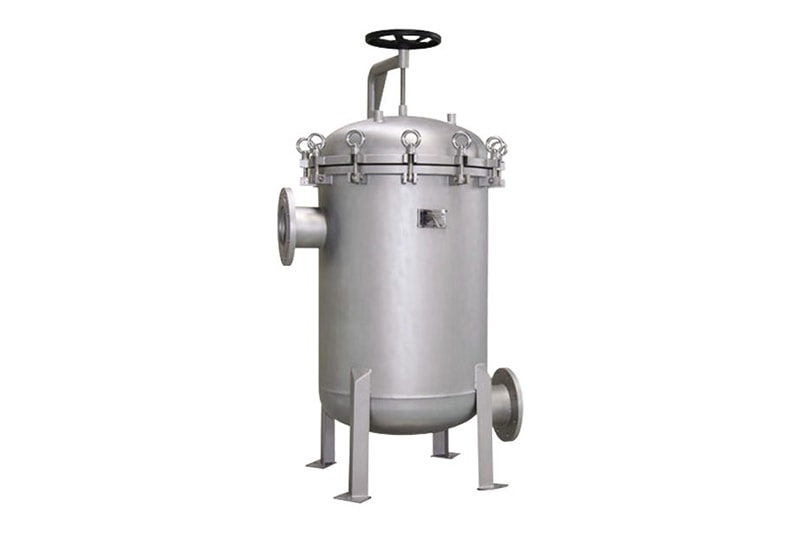

La carcasa de filtro de líquidos de alto flujo en acero inoxidable está diseñada para responder a los desafíos de filtración más exigentes, especialmente valiosa en el sector del tratamiento de agua. Esta solución se adapta perfectamente a cartuchos de filtro de alto flujo, marcando la diferencia en aplicaciones que requieren un rendimiento eficiente de filtración.

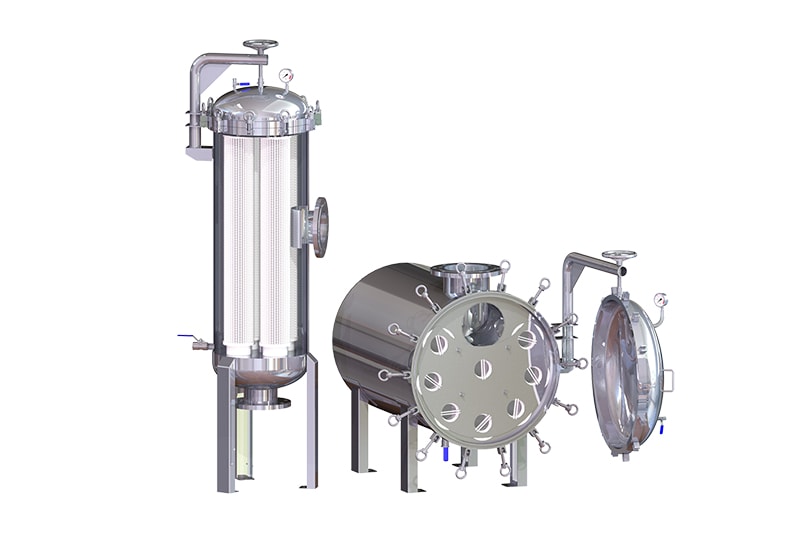

Con opciones de configuración tanto vertical como horizontal, esta carcasa satisface diversas necesidades de instalación. La elección vertical es idónea para filtros de 10 a 40 pulgadas, mientras que la orientación horizontal se adapta mejor cuando el flujo de agua supera las 1000 toneladas por hora, ofreciendo también compatibilidad con cartuchos de 60 pulgadas para facilitar el mantenimiento y el cambio de filtros.
| Carcasa del filtro y sistema de filtrado | 304/316L |
| Válvula de ventilación/drenaje | 304/316L |
| Cáncamo | 304/316L |
| Patas | 304/316L |
| Junta tórica | Silicona/caucho fluorado/EPDM/PTFE |
| (*Personalización disponible para requisitos especiales) | |
| Conexión | Cáncamo |
| Entrada/Salida | Brida |
| Válvula de ventilación | G1/2" |
| Válvula de drenaje | G1" |
| Manómetro | M14*1.5 |
| Tipo de pulido | Pulido espejo/ Pulido electrolítico/ Chorro de arena |
| Precisión de pulido | Pared interior 0,6μm/ Pared exterior 0,8μm |
| Presión de diseño | 0.6MPa/1.0Mpa |
| Temperatura máxima de funcionamiento | 130℃ |

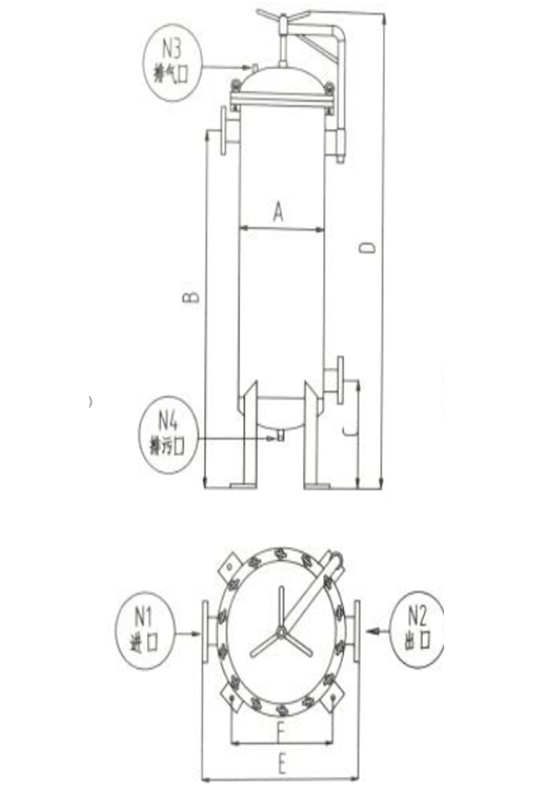

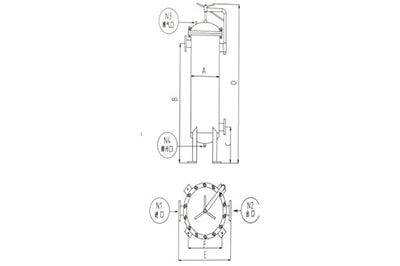

Dimensiones de la carcasa del filtro vertical
| No. de núcleos | Longitud | Dimensiones (mm) | Entrada/Salida (Brida) | ||||||
| A | B | C | D | E | F | N1 | N2 | ||
| 1 | 40" | ⌀219 | 1530 | 335 | 1750 | 380 | / | DN80 | DN80 |
| 3 | ⌀400 | 1655 | 405 | 2170 | 560 | 400 | DN150 | DN150 | |
| 4 | ⌀450 | 1725 | 445 | 2390 | 610 | 440 | DN150 | DN150 | |
| 5 | ⌀500 | 1840 | 490 | 2580 | 700 | 480 | DN200 | DN200 | |
| 7 | ⌀550 | 1860 | 500 | 2600 | 750 | 510 | DN250 | DN250 | |
| 9 | ⌀650 | 1890 | 530 | 2660 | 890 | 585 | DN250 | DN250 | |

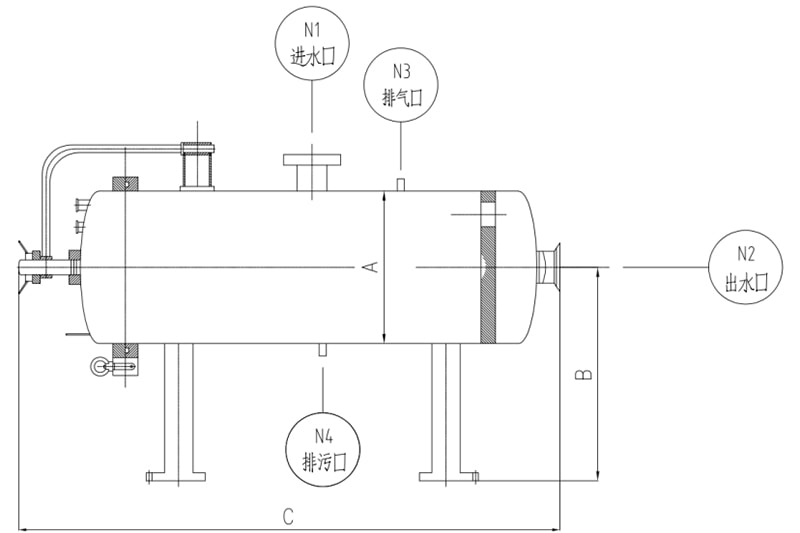

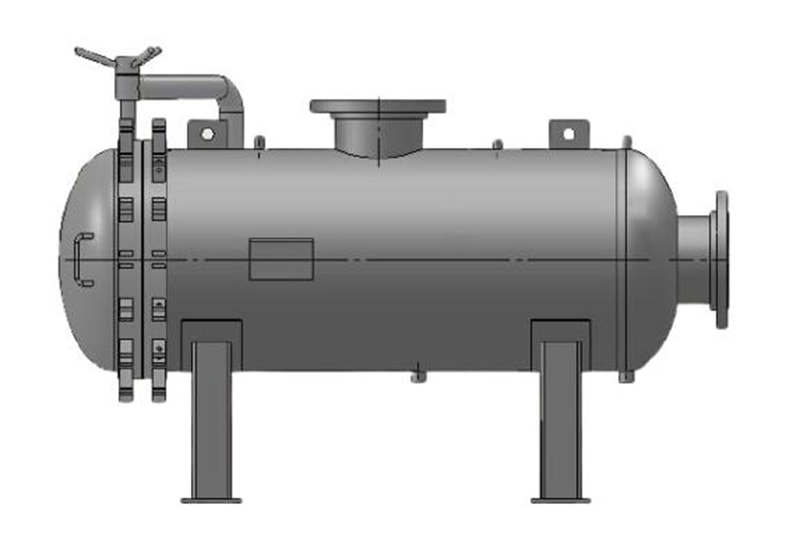

Dimensiones de la caja del filtro horizontal
| No. de núcleos | Longitud | Dimensiones (mm) | Entrada/Salida (Brida) | ||||||
| A | B | C | D | E | F | N1 | N2 | ||
| 1 | 40" | ⌀219 | 300 | 1750 | / | / | / | DN80 | DN80 |
| 3 | ⌀400 | 400 | 2170 | / | / | / | DN150 | DN150 | |
| 4 | ⌀450 | 500 | 2390 | / | / | / | DN150 | DN150 | |
| 5 | ⌀500 | 500 | 2580 | / | / | / | DN200 | DN200 | |
| 7 | ⌀550 | 600 | 2600 | / | / | / | DN250 | DN250 | |
| 9 | ⌀650 | 800 | 2660 | / | / | / | DN250 | DN250 | |
- Acabado de espejo interno y externo con una rugosidad superficial de 0.6μm para cumplir con rigurosos estándares higiénicos.
- El diseño garantiza un sellado perfecto, evitando rincones difíciles de limpiar y optimizando la higiene.
- Su forma compacta permite un aprovechamiento eficiente del espacio disponible.
- Ideal para diversos procesos de filtración de líquidos de gran caudal.
- Maneja con eficacia el tratamiento de aguas residuales de gran caudal, el tratamiento de aguas residuales, la desalinización y la filtración de líquidos de limpieza.
- Ideal para aplicaciones de filtración de agua corriente, tratamiento de aguas residuales y desalinización de agua de mar.
